Açıklama:

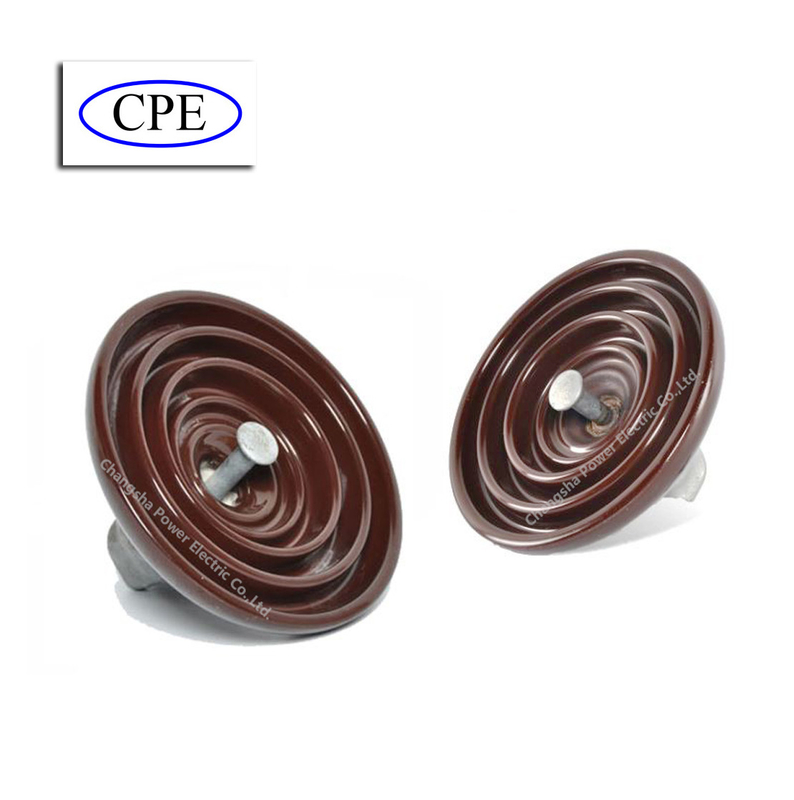

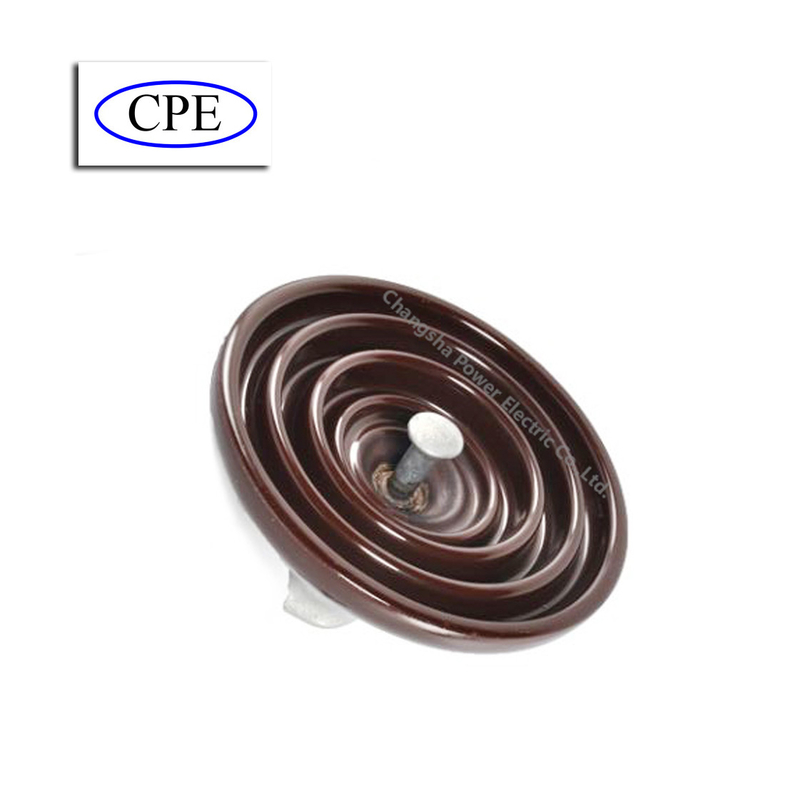

Süspansiyon izolatörü, Orient Power ürünümüzün ana tiplerinden biridir, porselen süspansiyon izolatörü hariç, ayrıca disk süspansiyon izolatörü, uzun çubuk süspansiyon izolatörü, porselen kalış izolatörü, porselen, makara izolatörü vb.
Şartname:
| ANSI SINIFI | 52-1 | 52-2 | 52-3 | 52-4 | 52-5 | 52-6 | 52-8 | 52-9 | 52-9 | ||
| Şekil No. | 1 | 2 | 3 | 4 | 3 | 4 | 3 | 5 | 6 | ||
| Ana Boyutlar (mm) | NS | 165 | 190.5 | 254 | 254 | 254 | 254 | 280 | 114 | 133 | |
| H | 140 | 146 | 146 | 146 | 146 | 146 | 146 | 159 | 159 | ||
| Kaçak Mesafesi/mm | 178 | 210 | 292 | 292 | 292 | 292 | 280 | 171 | 171 | ||
| Güç-Frekans Delinme Gerilimi kV | 80 | 90 | 110 | 110 | 110 | 110 | 110 | 80 | 80 | ||
| Ortalama Flashover voltajı | Güç frekansı | Kuru/kV | 60 | 65 | 80 | 80 | 80 | 80 | 80 | 60 | 60 |
| Islak/kV | 30 | 35 | 50 | 50 | 50 | 50 | 50 | 30 | 30 | ||
| Kritik Darbe 1.5x40us Dalga | pozitif/kV | 100 | 115 | 125 | 125 | 125 | 125 | 125 | 110 | 110 | |
| Negatif/kV | 100 | 115 | 130 | 130 | 130 | 130 | 130 | 90 | 90 | ||
|
Radyo Etkisi Voltaj |
Toprak/kV için Test Gerilimi | 7.5 | 7.5 | 10 | 10 | 10 | 10 | 10 | 7.5 | 7.5 | |
| 1000kHz/uV'de maksimum RIV | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | 50 | ||
| Nominal E&M Başarısız Yükü/kN | 44 | 70 | 70 | 70 | 111 | 111 | 160 | 44 | 44 | ||
| Gerginlik Korumalı Yük/kN | 22 | 35 | 35 | 35 | 55.5 | 55.5 | 80 | 22 | 22 | ||
| Darbe Dayanımı/Nm | 5 | 5.5 | 6 | 6 | 7 | 7 | 10 | 5 | 5 | ||
Başvuru:
Süspansiyon izolatörü, güç iletim ve dağıtım havai hatlarında kullanılabilir.Özellikle aşırı yüksek gerilim iletim hatlarında başka izolatörlerle değiştirilemez.
Rekabet avantajı:
Olağanüstü çatlak direnci.
Düşük termal genleşme katsayısı.
Rahat ulaşım ve esnek kurulum.
Makul yalıtım yapısı, ara yalıtımın yüksek güvenilirliği.
Düşük OSS.Düşük sıcaklık artışı. Yüksek mekanik mukavemet, güçlü hava kabiliyeti.
Paslanmaz çelik flanş düşük manyetik endüktivite yüksek direnç. Küçük hacimli hafif.
Ürünlerimiz tüm dünyada satılmaktadır. Ürünlerimizin tüm sürecinden emin olabilirsiniz.
