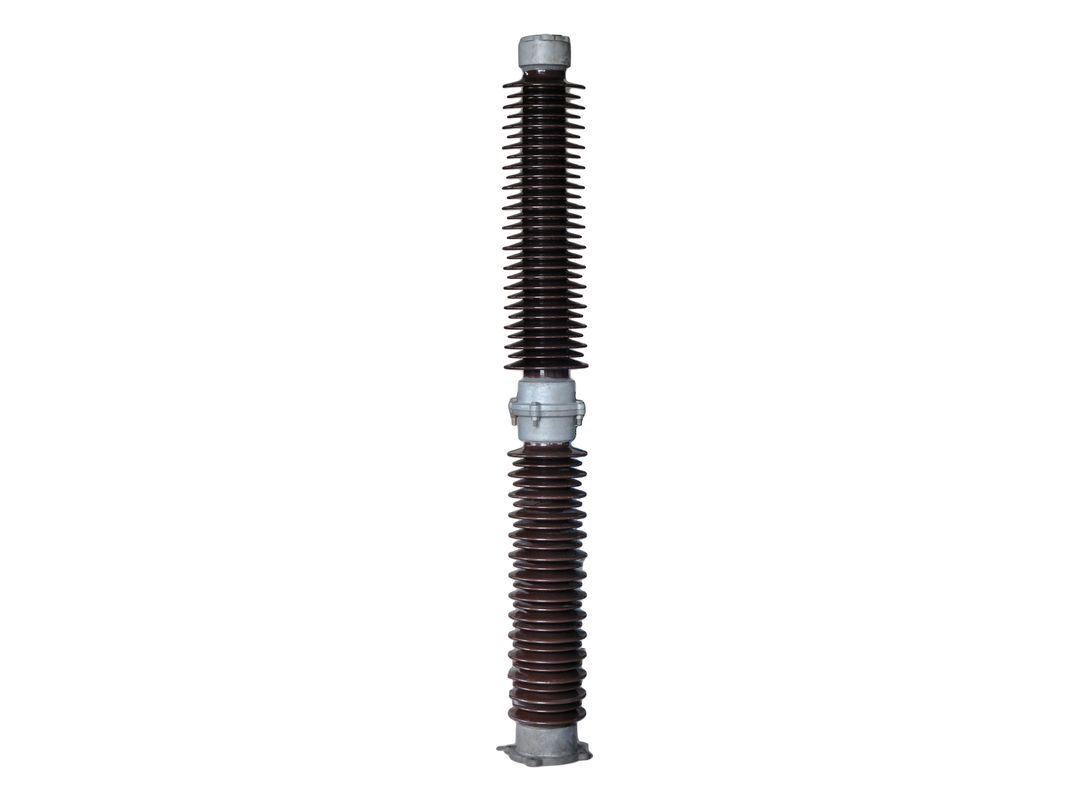

Açıklamalar:
1. İzolatörlerimizin harici olarak tutturulmuş başlıkları ve tabanları vardır.Yüksek mühendislik ürünü bir çimentolama sistemi, yükü donanımdan porselen gövdeye eşit şekilde aktarır.
2. Her bir izolatör gövdesi, tamamen vitrifiye porselen olarak işlenmiş en yüksek kaliteli kil hammaddelerinden yapılmıştır.Gövde, yüzey görünümünü iyileştirmek ve temizleme kabiliyetini artırmak için güç katmak için cilalanmıştır.
3. Çikolata kahverengi veya Munsell gri sır mevcuttur.kapaklar ve flanşlar demirlidir, sıcak daldırma galvanizlidir.diş delikleri uygun şekilde diş açılmıştır.
Özellikler:
|
Kedi.Hayır. |
22013 |
22014 |
22015 |
22016 |
|
|
Tür |
TR-286 |
TR-288 |
TR-308 |
TR-316 |
|
|
Şekil No. |
6 |
7 |
8 |
9 |
|
|
Kaçak mesafesi mm |
2515 |
2946 |
4191 |
5029 |
|
|
Konsol gücü kN |
7.56 |
6.23 |
6.45 |
5.56 |
|
|
Çekme dayanımı kN |
89 |
89 |
111 |
111 |
|
|
Burulma mukavemeti Nm |
4520 |
4520 |
10170 |
10170 |
|
|
Sıkıştırma gücü kN |
267 |
267 |
333 |
333 |
|
|
Düşük frekanslı flashover voltajı |
Kuru flashover kV |
385 |
435 |
575 |
660 |
|
Islak flashover kV |
283 |
335 |
475 |
570 |
|
|
Kritik dürtü flashover voltajı |
Pozitif kV |
610 |
710 |
1010 |
1210 |
|
Negatif kV |
780 |
900 |
1240 |
1450 |
|
|
Düşük frekans dayanım gerilimi |
Kuru dayanım kV |
280 |
335 |
465 |
545 |
|
Islak dayanım kV |
230 |
275 |
385 |
455 |
|
|
Darbe Dayanım Voltag kV |
550 |
650 |
900 |
1050 |
|
|
Ağırlık (kg |
62 |
71 |
122 |
150 |
|
|
Uygulanabilir Standart: ANSI C29.9 |
|||||
Tasarım özellikleri:
1. Bu seri izolatörün porselen kısmı, çimentolu kısım üzerine silindir kumu ile sağlam konstrüksiyondur. Porselen gövde, metal kısım ile çimento ile yapıştırılmıştır. Porselen yüzey üzerine, müşterinin ihtiyacına göre beyaz veya gri olabilen kahverengi sır rengi.
2. Metal parçanın malzemesi, sıcak galvanizleme ileten ve paslanmaya karşı daha dayanıklı olan yüksek mekanik mukavemetli sfero döküm demir kullanır.
Rekabet avantajları:
Makul yalıtım yapısı, dönüşler arası yalıtımın yüksek güvenilirliği.
Paslanmaz çelik flanş, düşük manyetik endüktivite, yüksek direnç.
Rahat taşıma ve esnek kurulum.
Düşük kayıp
Düşük sıcaklık artışı
Yüksek mekanik mukavemet, güçlü hava kabiliyeti.
Olağanüstü çatlak direnci.
Düşük termal genleşme katsayısı
